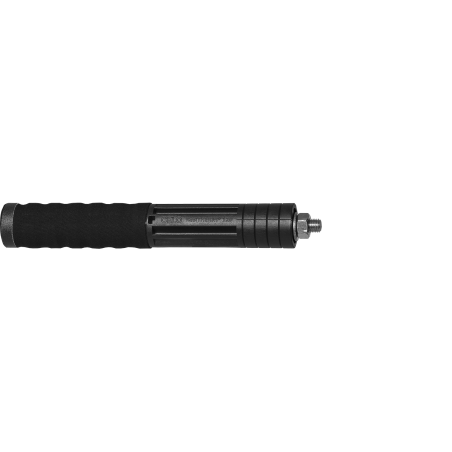

ResiTHERM® 16 - Système de fixation pour charges lourdes

Le système de montage le plus rapide pour charges lourdes sur ITE - agrée ATE et étanche à la pluie battante.
ResiTHERM® 16 - Système de fixation pour charges lourdes
ResiTHERM® 16 - Système de fixation pour charges lourdes
ResiTHERM® 16 - Système de fixation pour charges lourdes
Présentation du produit



Montrer plus
Voir les vidéos
Liste de références
Filtres
Matériau
acier
Inox A4
Fermer
Référence
d
J
9250RTH162
9250RTH1620
9X250RTH162
9X250RTH1620
Longueur de l'ancrage (mm)
d
J
385
385
385
385
Épaisseur d'isolation (mm)
d
J
60-300
60-300
60-300
60-300
Matériau
d
J
acier
acier
Inox A4
Inox A4
Profondeur de perçage (mm)
d
J
90/110/140+e
90/110/140+e
90/110/140+e
90/110/140+e
Diamètre de perçage (mm)
d
J
18/20
18/20
18/20
18/20
Unités x
d
J
2
20
2
20
Type d'emballage
d
J
boîte
boîte
boîte
boîte
A
t
4 / 4 references
Applications
  • Auvents
  • Marquises
  • Air conditionné
  • Paraboles satellites
  • Garde-corps
  • Construction de bâtiments
  • Voiles de protection solaire
  • Barreaux de fenêtres
  • Gouttières
Autres spécifications

Principales caractéristiques:

  • Grande flexibilité d'application : Un seul kit pour tous les types d'isolation et toutes les épaisseurs de 60 à 300 mm dans le béton et de 60 à 250 mm dans les briques perforées.
  • Gain de temps et d'argent grâce à une installation simple et rapide
  • Fixation fiable, durable, testée par l'ETA
  • Le module de séparation thermique élimine efficacement les ponts thermiques et protège contre les moisissures et les pertes de chaleur.
  • Le joint EPDM prémonté et résistant aux intempéries garantit une étanchéité sûre contre la pluie battante jusqu'à une force de vent de 11 (tempête violente) et jusqu'à un déplacement de 3 mm, étanchéité testée selon la norme DIN EN 1027.
  • Réglage ultérieur de la profondeur de vissage de la tige filetée M12 ainsi que de la tige filetée M16
  • Acier inoxidable A4 pour installations extérieures
  • Fabriqué en nylon renforcé de fibre de verre
  • Conforme au règlement sur les installations thermiques des bâtiments 1027/2007 (RITE)
Matériaux supports
eta
Suitable materials with approvals
Béton
Béton
Brique pleine
Brique pleine
 Brique pleine silico-calcaire
Brique pleine silico-calcaire
Bloc de béton plein allégé
Bloc de béton plein allégé
Béton cellulaire
Béton cellulaire
Brique creuse
Brique creuse
Bloc creux silico-calcaire
Bloc creux silico-calcaire
Parpaing léger
Parpaing léger
Other suitable materials
Pierre naturelle
Pierre naturelle
Comment installer

Resitherm 16 - 1

Percer le béton à travers l'ITE
Dépoussiérer à l'aide d'une brosse de nettoyage
Dépoussiérer à l'air soufflé
Couper la tige filetée à la longueur voulue
Fixer la rallonge de la buse de mélange MDV à la buse de mélange MD
Remplir avec le mortier d'injection ResiFIX
Insérer et visser le ResiTHERM
Respecter le temps de durcissement du système d'injection
La fixation peut être montée

Resitherm 16 - 2

Percer le corps creux à travers l'ITE
Dépoussiérer à l'aide d'une brosse de nettoyage
Dépoussiérer à l'air soufflé
Couper la tige filetée à la longueur voulue
Agrandir l'ouverture dans le plâtre pour le collier de la gaine en plastique à 26 mm
Poussez la gaine en plastique à l'aide d'un mètre pliant
Fixer la rallonge de la buse de mélange MDV à la buse de mélange MD
Remplir complètement le manchon en plastique avec le mortier d'injection
Insérer et visser le ResiTHERM
Respecter le temps de durcissement du système d'injection
La fixation peut être montée
