Guide simple pour choisir les fixations pour votre ossature de façade

Trouvez votre solution idéale de chevillage ou de fixation d'ossature pour le montage des sous-constructions de façade et de toit, des profilés métalliques et des lattes de bois, sans oublier les cadres de fenêtres et de portes !

1. Définition : Qu'est-ce qu'une cheville pour ossatures ?

Par rapport aux fixations chimiques, les fixations pour ossatures sont beaucoup moins coûteuses et vous n'avez pas à tenir compte des temps de durcissement. Au lieu de cela, avec la cheville multifonctionnelle MFR, vous pouvez immédiatement charger la cheville avec du poids. L'avantage par rapport aux chevilles métalliques est qu'elles conviennent à presque tous les substrats et pas seulement au béton comme pour les chevilles métalliques. Cela signifie qu'avec un seul produit, vous pouvez couvrir un large éventail d'applications dans le béton, les briques perforées et pleines, ainsi que le béton cellulaire.

Une cheville pour ossatures se compose de deux éléments :

La cheville universelle en plastique a une géométrie d'expansion optimisée pour un maintien sûr et des valeurs de charge élevées dans tous les substrats courants et empêche la rotation dans le trou de forage. La vis est disponible dans différents matériaux et revêtements, ce qui la rend adaptée aux environnements corrosifs.



2. Applications types : Pour quelles applications les chevilles pour ossatures sont-elles le plus adaptées ?

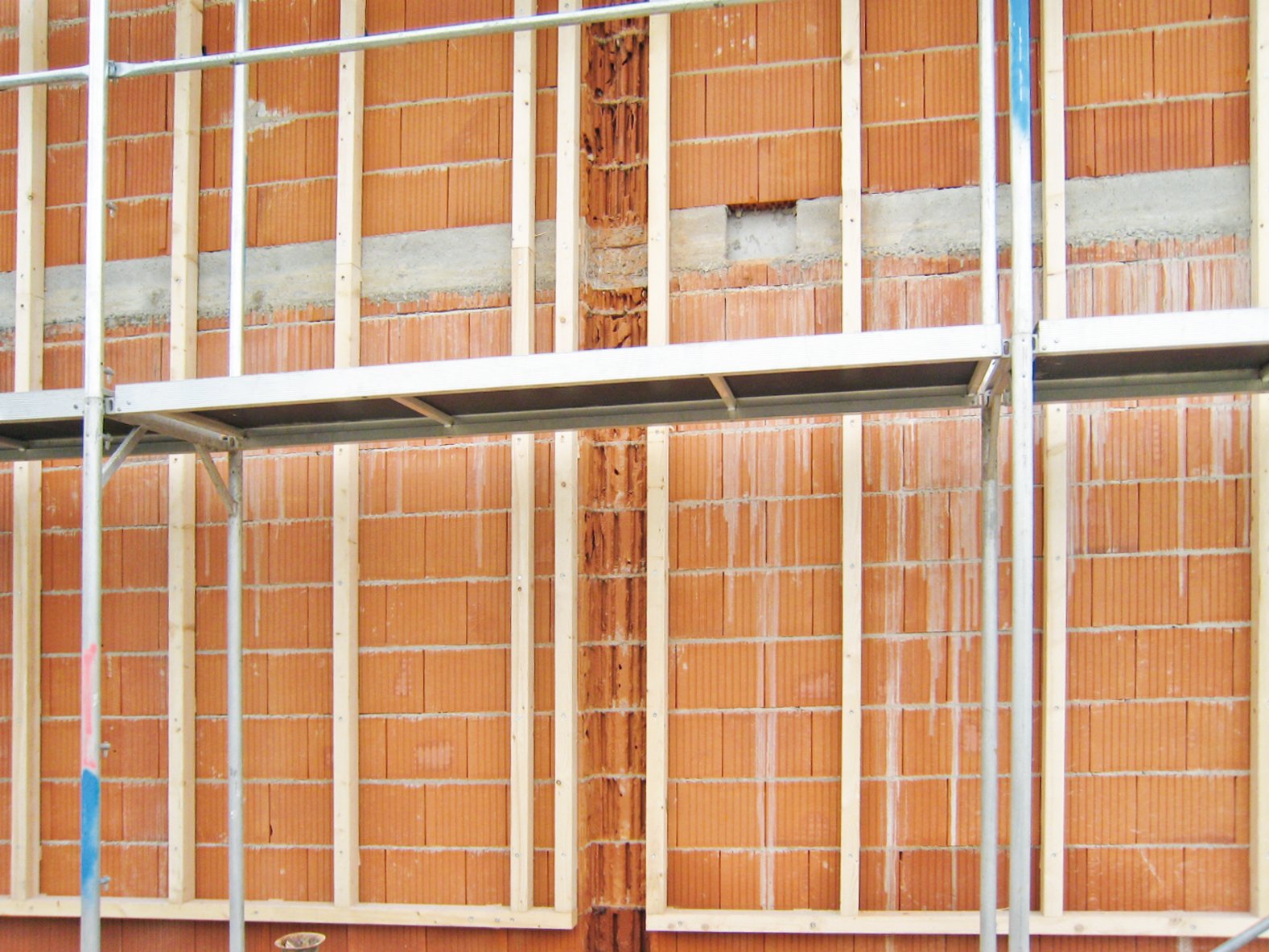

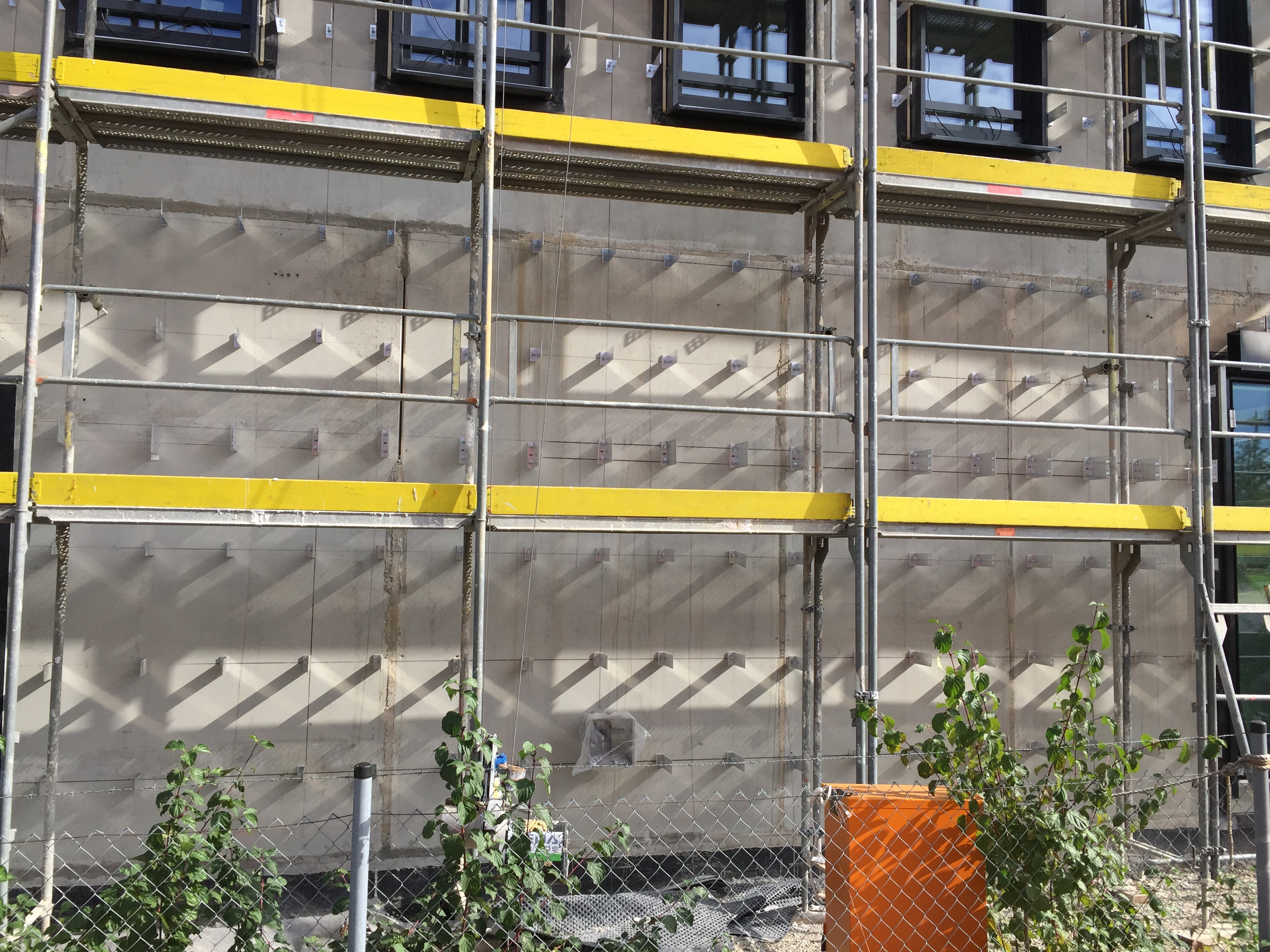

Les chevilles pour ossatures, également appelées chevilles de façade ou chevilles à longue tige, sont des fixations d'ossature principalement utilisées pour la fixation en extérieur, par exemple dans les immeubles de grande hauteur, et assurent un maintien sûr lors de la fixation de façades ventilées et de sous-structures de façade en bois ou en métal. Les domaines d'application des ancres pour cadres sont très variés.

Voici quelques exemples d'applications

- Cadres de fenêtres et de portes
- Profilés en métal et en plastique
- Mains courantes, grilles de fenêtre, garde-corps, balustrades
- Lattes en bois, poutres, rails
- Supports métalliques
- Plafonds suspendus
- Chemins de câbles, cornières, profilés
- Armoires murales, étagères, armoires murales de cuisine

3. Supports : Quels sont les matériaux de base qui conviennent aux fixations d'ossatures ?

Les matériaux de construction appropriés sont aussi variés que les applications possibles :

- Béton
- Brique pleine
- Brique silico-calcaire solide
- Dalles creuses en béton précontraint préfabriqué
- Béton cellulaire
- Brique perforée
- Brique silico-calcaire perforée,
- Bloc creux en béton léger
- Pierre naturelle
- Béton léger

4. Montage : Découvrez l'installation simple et facile en seulement trois étapes.

Lors du montage, la pièce de fixation est fixée par enfoncement, et une liaison par friction entre la douille d'ancrage et le matériau de support assure un ancrage sûr.

L'assemblage se fait rapidement en trois étapes simples :
1. Percer et nettoyer le trou de forage.
2. À l'aide d'un marteau, insérer la cheville à travers le cadre dans le trou de forage.
3. Visser - c'est fait !

5. Votre guide des matériaux et homologation ATE

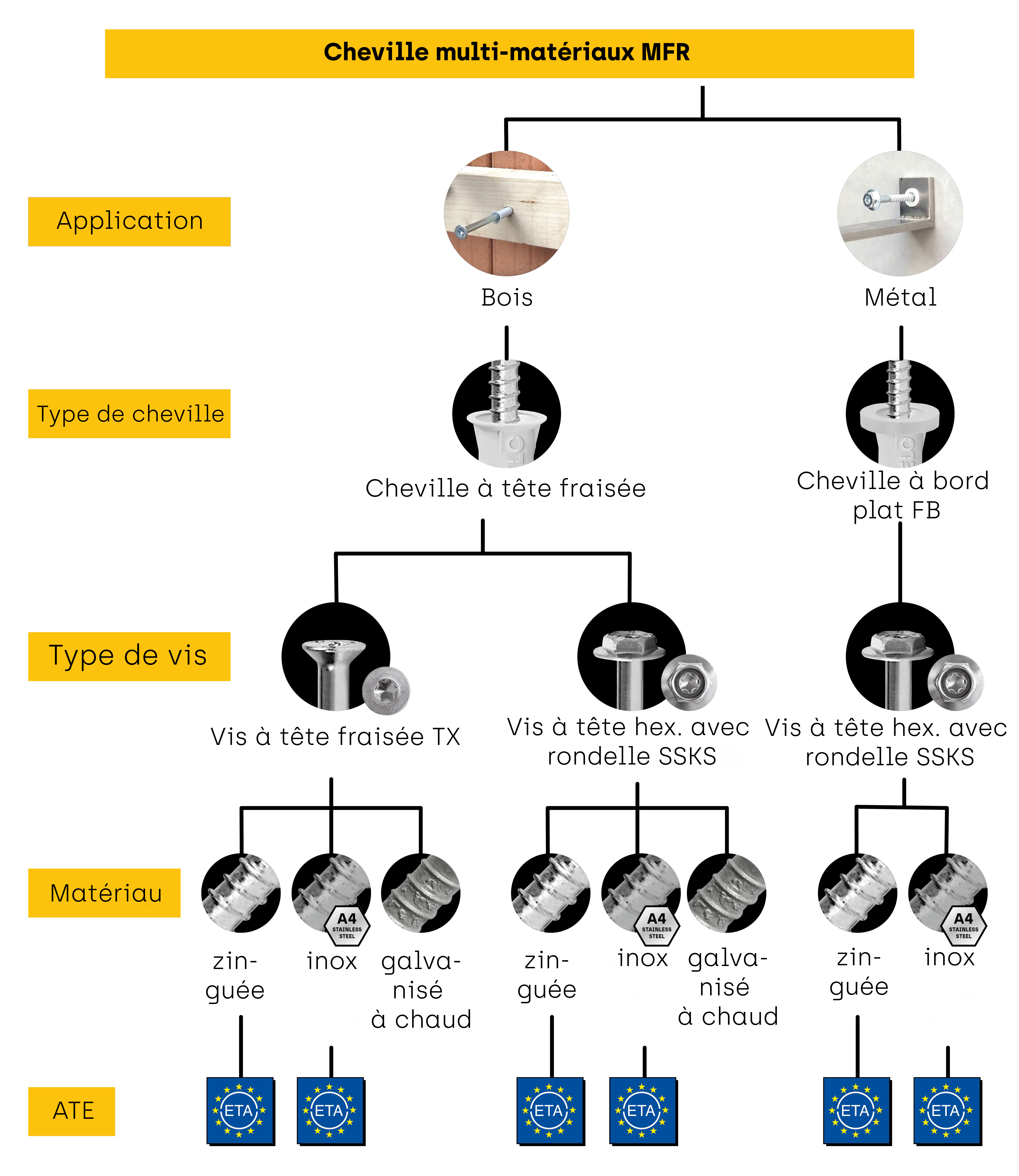

Les combinaisons possibles de chevilles avec différents cols et vis avec différents matériaux et revêtements offrent des possibilités presque infinies pour la fixation des cadres. En outre, des certificats tels que l'agrément ATE garantissent une sécurité maximale pour l'utilisateur. Suivez ce guide pour découvrir la gamme de chevilles pour ossatures, leurs formes, leurs matériaux et leurs homologations :

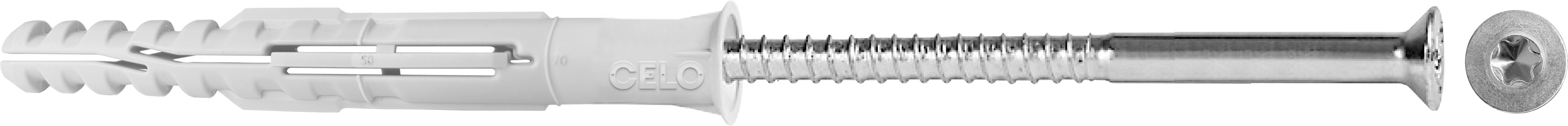

Cheville à tête fraisée
avec vis à tête fraisée
MFR SB TX 8-14

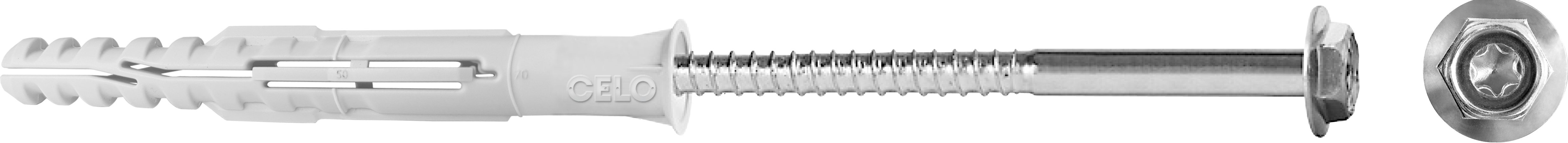

Cheville à tête fraisée
avec vis à tête hexagonale
MFR SB SSKS 8-14

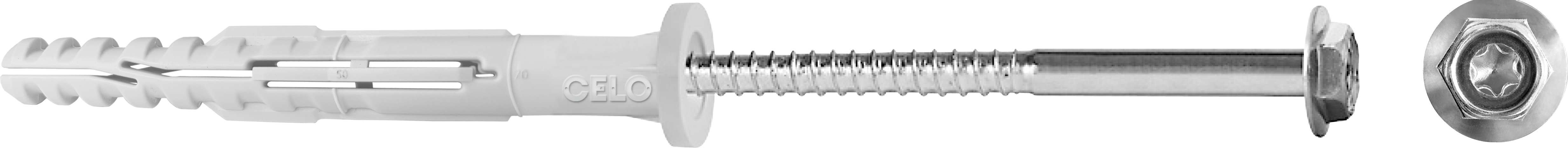

Cheville à bord plat
avec vis à tête hexagonale
MFR FB SSKS 8-14

6. Avantages : Qu'est-ce qui rend la cheville pour ossatures CELO MFR si unique ?

Les chevilles multi-matériaux MFR de CELO ont été soumises à de nombreux tests et sont approuvées par l'ATE pour tous les matériaux de construction courants. Elles répondent ainsi aux exigences élevées de qualité et de sécurité du marché européen. Elles sont même approuvées pour l'installation dans les plafonds creux et sont conformes à la norme CE.

L'ancrage à longue tige MFR est fabriqué en nylon de haute qualité, résistant au vieillissement, aux intempéries et aux UV, avec une résistance à la température de -40°C à +80°C. Il subit l'ensemble du processus de développement sur notre site d'Aichach (Bavière, Allemagne) : de la conception à la production, la cheville universelle est garantie "Made in Germany".

La particularité des chevilles MFR 10 est leur géométrie optimisée avec des barres latérales pour un maintien sûr et une flexibilité accrue grâce aux deux profondeurs d'enfoncement de 50 et 70 mm.

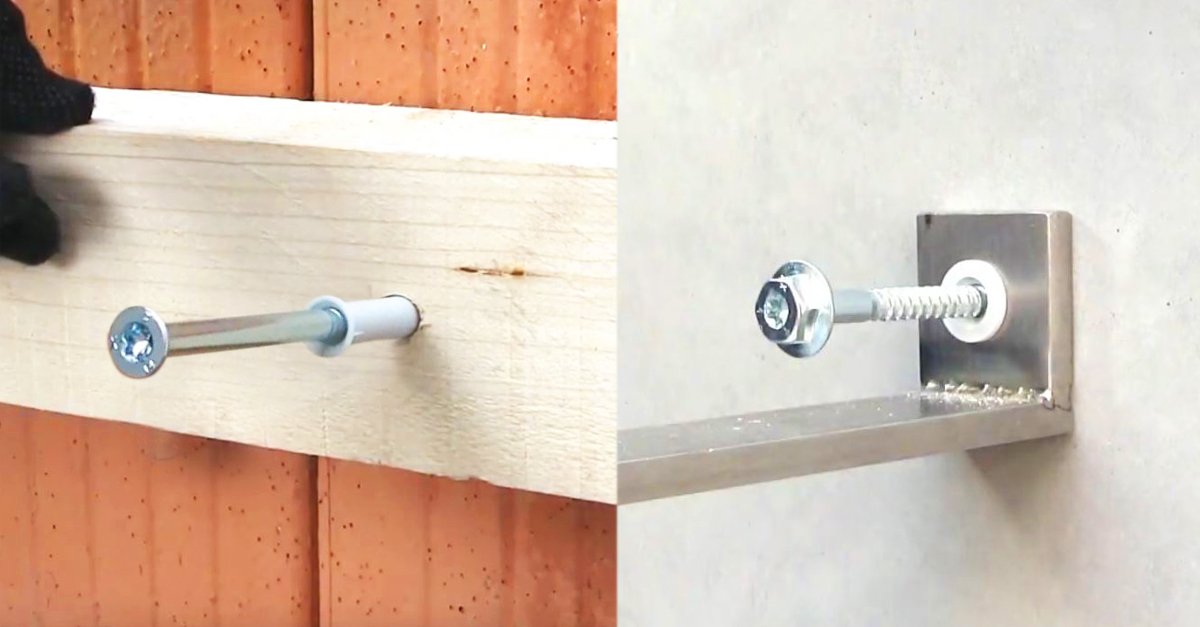

La cheville à collet fraisée est idéale pour un encastrement propre dans la fixation, par exemple lors de l'installation de lattes en bois, tandis que la cheville à bord plat empêche la corrosion par contact lors de l'installation de pièces métalliques.

Avec les chevilles pour ossatures de CELO, les vis et les chevilles sont parfaitement adaptées les unes aux autres et sont pour la plupart prémontées pour une manipulation aisée. L'effort de montage est ainsi réduit au minimum et les chevilles, qui permettent de gagner du temps, peuvent être installées directement et sont immédiatement capables de supporter des charges.

Un autre avantage important est que les fixations pour cadres MFR permettent de fixer des matériaux sans endommager la surface.

Les vis en acier inoxydable A4 ou en acier galvanisé à chaud HD sont résistantes à la corrosion et conviennent aux fixations dans les salles de bains et à une utilisation en extérieur.

La vis multifonctionnelle SSKS avec tête hexagonale, empreinte TX et rondelle intégrée offre un plus grand confort de montage, car vous pouvez la visser de la manière qui vous convient le mieux.

7. Accessoires : Comment niveler les surfaces inégales et rendre votre ossature de fenêtre anti-effraction et anti-chute ?

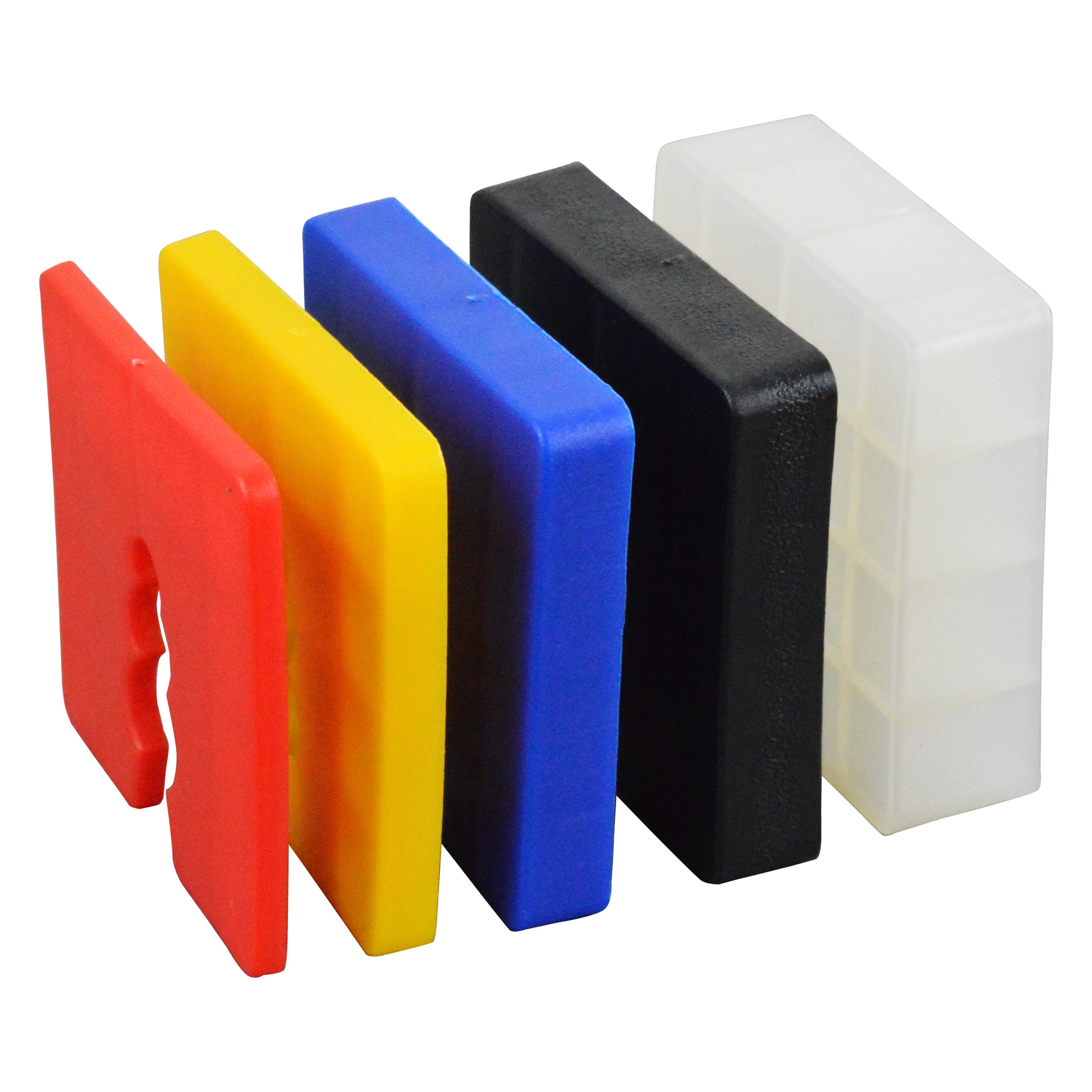

Distance plate DP

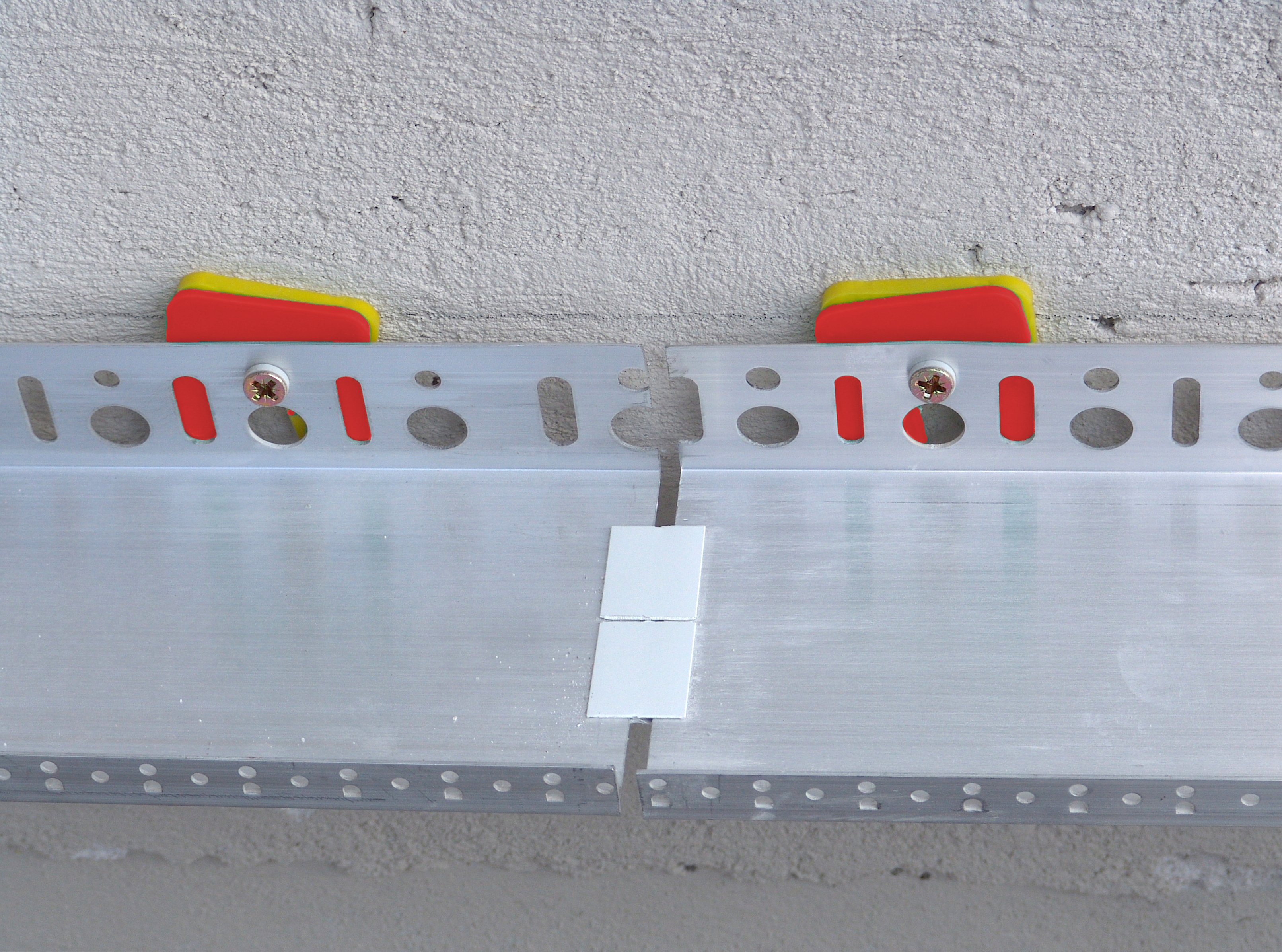

To compensate for uneven surfaces when installing façade substructures, the DP distance plate is the ideal complement to the MFR frame anchor.

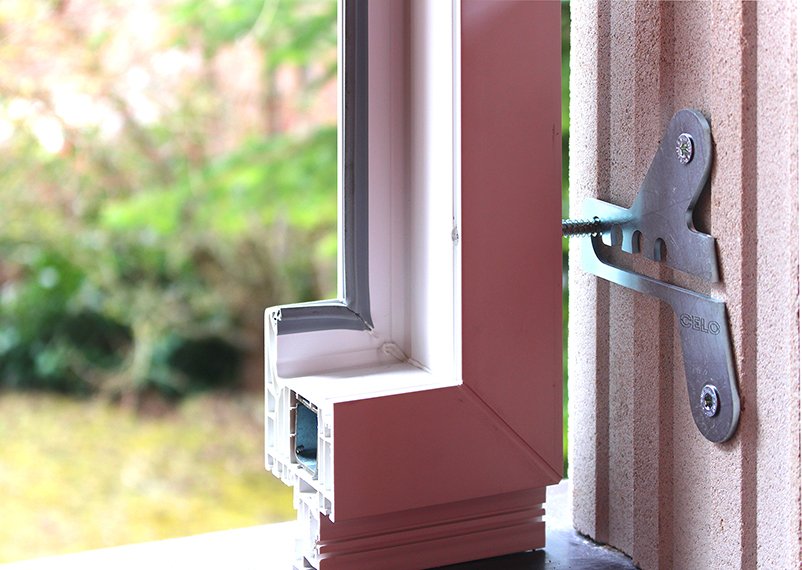

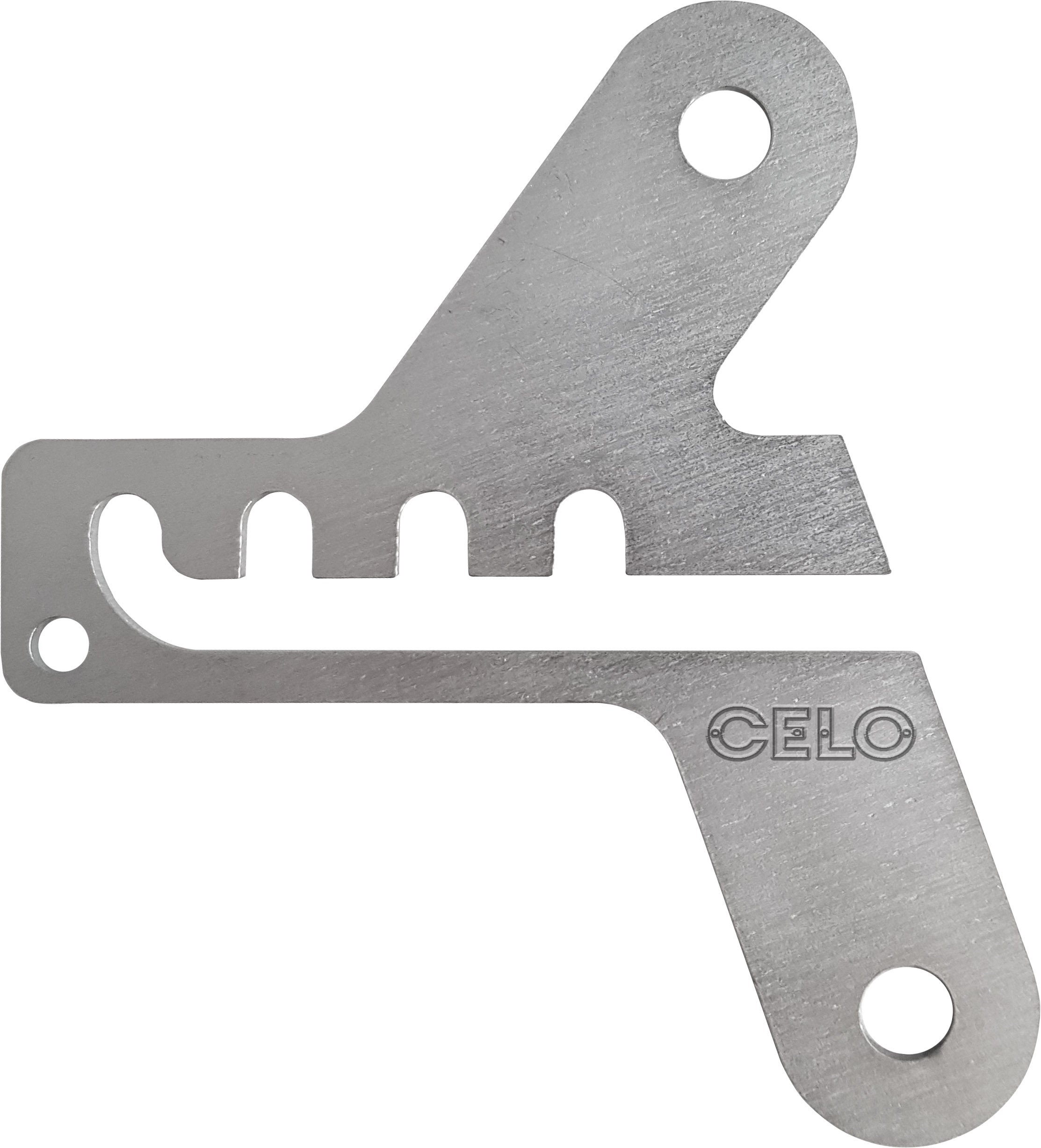

Window protection ProtectFIX®

For maximum security, the ProtectFIX® window securing bracket combines fall protection and burglary protection at the same time and, in combination with the window frame plugs MFR, ensures a secure transmission of force to the substrate.
