A Retour à la liste de sélection
Référence:
160RTH2
Matériau :
nylon
Filetage de raccord thc:
M12
Diamètre de perçage (mm) d0:
39-40
Profondeur de perçage (mm) h1:
130
Profondeur de l'ancrage (mm) hnom:
125
Longueur de l'ancrage (mm) Ld:
285
Épaisseur d'isolation (mm) e:
120-160
Épaisseur Max. de l'installation (mm) tfix:
22
Profondeur d'insertion (mm) Is:
35 min.
Unités x:
1
Type d'emballage:
Sachet en film
GTIN:
4250438917326
Voir les vidéos
Description de la référence
160RTH2
Cette référence inclut 1 kit composée
  • 2 x Ecrou M12, DIN 934, A4
  • 2 x Rondelle pour M12, DIN 125, A4
  • 2 x Goujon fileté pour ResiTHERM, M12x70, DIN913, A4
  • 1 x Ancrage bicomposant résine Vinylester s/Styrène 280 ml 2 canules
  • 2 x ResiTHERM 160 avec filetage

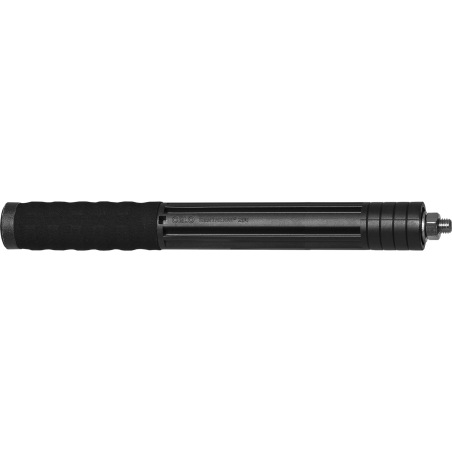

ResiTHERM® 37/160 M12 est la solution parfaite pour les installations à distance sur briques creuses. Il s'agit d'un système robuste pour la fixation d'auvents, de pergolas, de balcons à la française, de garde-corps, d'antennes paraboliques, etc. sur ITE. Quasiment aucun pont thermique grâce à un corps robuste en nylon renforcé de fibre de verre.

Le taraudage de 80 mm de profondeur permet une parfaite séparation thermique ainsi qu'une grande profondeur d'insertion de l'embout fileté. Embout fileté, écrou et rondelle en acier inoxydable A4 pour une résistance optimale à la corrosion. Membrane spéciale pour une répartition uniforme du scellement chimique (adaptée à ResiFIX VY) pour une sécurité d'application élevée. Le corps massif de l'ancrage est fabriqué en nylon de qualité supérieure, renforcé de fibre de verre et résistant au vieillissement assurant ainsi une sécurité à long terme. Injection aisée du scellement ResiFIX depuis l'extérieur. Le bec mélangeur s'encastre parfaitement dans le trou d'injection, ce qui facilite l'afleurement au plâtre.

Approprié pour un grand nombre d'applications grâce au filetage métrique M12. M12 est le diamètre de filetage le plus courant pour les auvents, pergolas, balcons à la française, etc. Convient pour les briques creuses isolées et le béton cellulaire isolé.

Fabriqué en Allemagne.

Le set comprend:

- 2x ResiTHERM® 37/160 M12

- 2x embouts filetés M12x70 mm, inox A4

- 2x rondelle M12 DIN 125, inox A4

- 2x écrou hexagonal M12 DIN 934, inox A4

- 1x scellement chimique ResiFIX VY 300 SF avec 2 becs mélangeurs

Applications
  • Marquises
  • Auvents
  • Paraboles satellites
  • Voiles de protection solaire
  • Balcons à la française
  • Garde-corps
  • Construction de bâtiments
  • Barreaux de fenêtres
Autres spécifications

Principales caractéristiques:

  • La solution idéale pour les installations à distance dans briques creuses
  • Séparation thermique excellente, presque pas de pont thermique
  • Valeurs de charge exceptionnellement élevées dans briques creuses
  • Une installation simple permettant d'économiser du temps et de l'argent
  • Système ad-hoc pour la fixation d'auvents, pergolas, balcons à la française, garde-corps, antennes paraboliques, etc.
Matériaux supports
Suitable materials
Brique creuse
Brique creuse
Bloc creux silico-calcaire
Bloc creux silico-calcaire
Béton cellulaire
Béton cellulaire
 Brique pleine silico-calcaire
Brique pleine silico-calcaire
Brique pleine
Brique pleine
Béton
Béton
Comment installer
Étape 1
Étape 2
Étape 3
Étape 4
Étape 5
Étape 6
Étape 7
Étape 8
Étape 9
