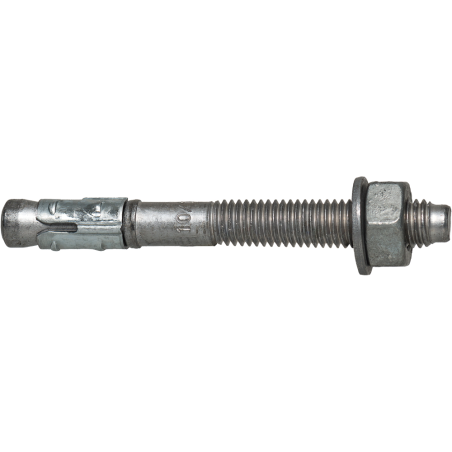

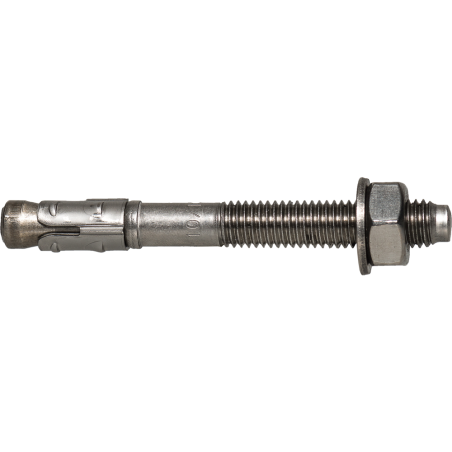

Goujon d'ancrage BAZ 8-72/10, zingué, option 1

Goujon d'ancrage métallique pour fixations de charges lourdes sur béton fissuré et non fissuré
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
Goujon d'ancrage BAZ 8-72/10, zingué, option 1
A Retour à la liste de sélection
Référence:
9872BAZ
Revêtement :
galvanisé
Matériau :
acier
Type de filetage th:
M8
Diamètre de perçage (mm) d0:
8
Profondeur de perçage (mm) h1:
60
Épaisseur Max. de l'installation (mm) tfix:
10
Profondeur eff. d'ancrage (mm) hef:
45
Longueur de l'ancre [mm] La:
72
Unités x:
50
Type d'emballage:
boîte
GTIN:
4250438903336
Voir les vidéos
Description de la référence
9872BAZ

Le goujon d'ancrage rapide BAZ 8-72/10 zingué est recommandé pour la fixation d'un très grand nombre d'éléments sur béton fissuré et non fissuré (ATE option 1) - mais peut également être utilisé sur pierre naturelle dense (jusqu'à M8).

Grâce à son long filetage, le goujon d'ancrage rapide BAZ garantit une plus grande flexibilité sur de nombreuses applications, en particulier sur des installations avec fixation à distance. Grâce à sa géométrie élaborée, il s'insère rapidement et en toute sécurité dans le matériau support et atteint des valeurs de charge élevées même avec de petites distances de bord et axiales. L'ajustement parfait entre le cône et le manchon d'expansion garantit un comportement d'expansion fiable et des valeurs de charge élevées.

C'est le cas notamment lors d'installations traversantes dans le bois, l'arrondi du cône de dilatation simplifie la mise en place du goujon BAZ qui est par ailleurs classé au feu (R120).

Le BAZ dispose sur la tête d'une protection spéciale évitant d'endommager le filetage lors de l'insertion au marteau. Ainsi, l'écrou pré-assemblé peut toujours être dévissé sans aucun problème.

Grâce à l'estampation à froid du boulon fileté, le BAZ atteint une dureté et une précision élevées et dispose de l'agrément sismique C1. Selon la directive VdS, il peut également être utilisé pour fixer les tuyaux des systèmes d'extinction d'incendie aux plafonds en béton.

L'ancrage zingué est recommandé pour des applications situées dans des zones intérieures sèches.

Applications
  • Fixation de structures en acier
  • Garde-corps (pour extérieur, en inox)
  • Ascenseurs
  • Supports de tuyaux pour machines
  • Chemins de câbles
  • Garde-corps
  • Ossatures de façade
Autres spécifications

Principales caractéristiques:

  • Des protubérances assurent une bonne adhérence et un serrage rapide de l'ancrage
  • Le boulon et son filetage sont forgés à froid, ce qui confère au BAZ une haute précision et le rend très résistant
  • Bouton de protection pour éviter d'endommager le filetage lors de l'insertion de l'ancrage
  • La pointe ronde facilite l'insertion de l'ancrage dans le trou, en particulier lors d'une installation traversante dans le bois
  • L'emboîtement parfait entre le cône et le tube assure une expansion fiable et des charges d'arrachement élevées et constantes
  • Agrément ATE pour béton fissuré et non fissuré (option 1)
  • Résistance au feu certificat R120
  • Utilisable sous action sismique
Matériaux supports
Suitable materials
Béton
Béton
Pierre naturelle dense
Pierre naturelle dense
Autres produits connexes
Comment installer
Étape 1
Étape 2
Étape 3
Étape 4
